Produktbeschreibung



Gefahren durch nicht bestimmungsgemäße Verwendung

Bei nicht bestimmungsgemäßer Verwendung können vom Gerät Gefahren für Personen, Tiere und Sachwerte ausgehen.

•Verwenden Sie das Gerät ausschließlich bestimmungsgemäß.

•Bauen Sie das Gerät nicht eigenmächtig zur Leistungssteigerung um und verändern Sie es nicht.

•Jegliche Arbeiten am Gerät bzw. System sind ausschließlich befähigten Personen vorbehalten.

Technische Daten

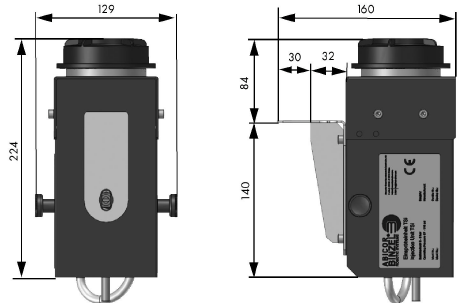

Abb. 2Abmessungen

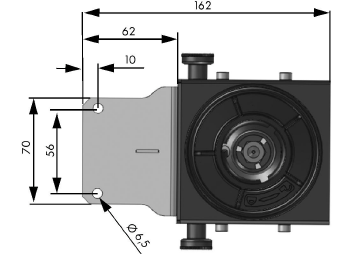

Abb. 3Montageabmessungen Befestigungswinkel

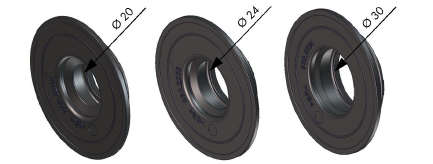

Abb. 4Dichtgummi für Gasdüsenaußendurchmesser

Tab. 1Umgebungsbedingungen im Betrieb

Temperatur der Umgebungsluft

0 °C bis +40 °C

Relative Luftfeuchtigkeit

bis 90 % bei 20 °C
Tab. 2Umgebungsbedingungen Transport und Lagerung

Lagerung im geschlossenen Raum, Temperatur der Umgebungsluft

−10 °C bis +40 °C

Transport, Temperatur der Umgebungsluft

−10 °C bis +55 °C

Relative Luftfeuchtigkeit

bis 90 % bei 20 °C
Tab. 3Technische Daten

Betriebsdruck

min. 0,5 MPA  –  max. 0,6  MPA

Gewicht

1,5 kg (ohne Trennmittel)

Behälterinhalt

1 Liter

Abkürzungen

Tab. 4Abkürzungen

BRS

Brennerreinigungsstation

TSi

Torch spray injector

Typenschild

Die TSi Einsprüheinheit ist mit einem Typenschild wie folgt gekennzeichnet:

Abb. 5Typenschild TSi


Beachten Sie für alle Rückfragen folgende Angaben:

•Gerätetyp

•Gerätenummer

•Baujahr

Verwendete Zeichen und Symbole

In der Betriebsanleitung werden folgende Zeichen und Symbole verwendet:

Symbol

Beschreibung

•

Aufzählungssymbol für Handlungsanweisungen und Aufzählungen


Querverweissymbol verweist auf detaillierte, ergänzende oder weiterführende Informationen

1

Handlungsschritt/e im Text, die der Reihenfolge nach durchzuführen sind
