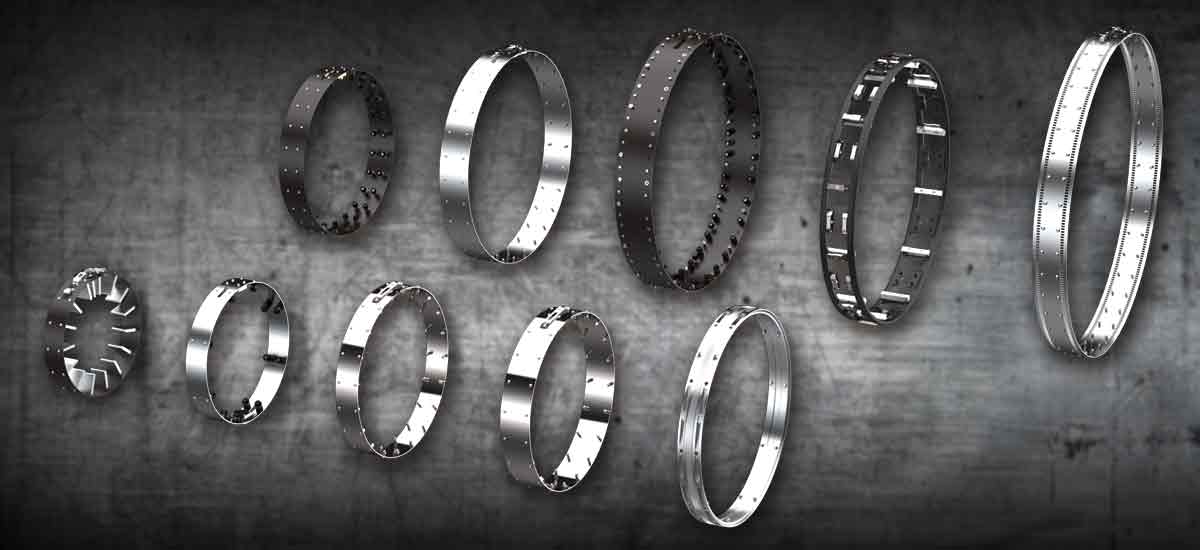

Benzi de poziționare ABICOR BINZEL
Soluția inteligentă pentru sistemele de sudare orbitală
În cazul în care țevile urmează să fie sudate semiautomat, șinele de ghidare adecvate fac, de asemenea, parte din echipament sau din sistemul complet, pe lângă tractorul de sudare orbitală, inclusiv pistoletul pentru sudare și derulatorul. Aceste așa-numite benzi de poziționare sunt întinse în jurul țevii și servesc drept ghid pentru tractorul de sudare automată. Funcția lor este de a ghida tractorul de sudare orbitală cu frecare redusă, fără probleme și cu precizie în jurul țevii. Benzile de poziționare robuste și de lungă durată de la ABICOR BINZEL permit companiilor de sudare a țevilor să aibă o ghidare automată a sudării fără vibrații pe țevi cu diametre mici (6,625"-12,75") până la țevi cu diametre mari fără restricții de diametru maxim (50"-∞).
Benzile de poziționare sunt întotdeauna fabricate special pentru a se potrivi cu diametrul țevii. Aproape că nu există limite în ceea ce privește dimensiunea. Benzile mici încep, de exemplu, de la ø160mm (6,625") și ajung până la ø300mm (12,75"), iar benzile de dimensiuni medii variază de la ø400mm (16") la ø700mm (28"). Dimensiunile mari acoperă diametre de la ø800mm (30") până la ø1400mm (56").
Pentru configurarea benzilor de poziționare se iau în considerare și alți factori. Aceștia sunt:
- Diametrul exterior al țevii
- Acoperirea țevii
- Condiții de mediu
- Țeava este preîncălzită sau nu
Important:
Nu există șine de ghidare standard. Fiecare este fabricată individual pentru a se potrivi cu tractorul de sudare orbitală corespunzător, cu aplicația și cu diametrul țevii respective.
Benzile de poziționare și, respectiv, șinele de ghidare de la ABICOR BINZEL garantează o durată de viață îndelungată cu un ciclu de funcționare ridicat și sunt fabricate pe mașini de precizie de cea mai înaltă calitate posibilă.

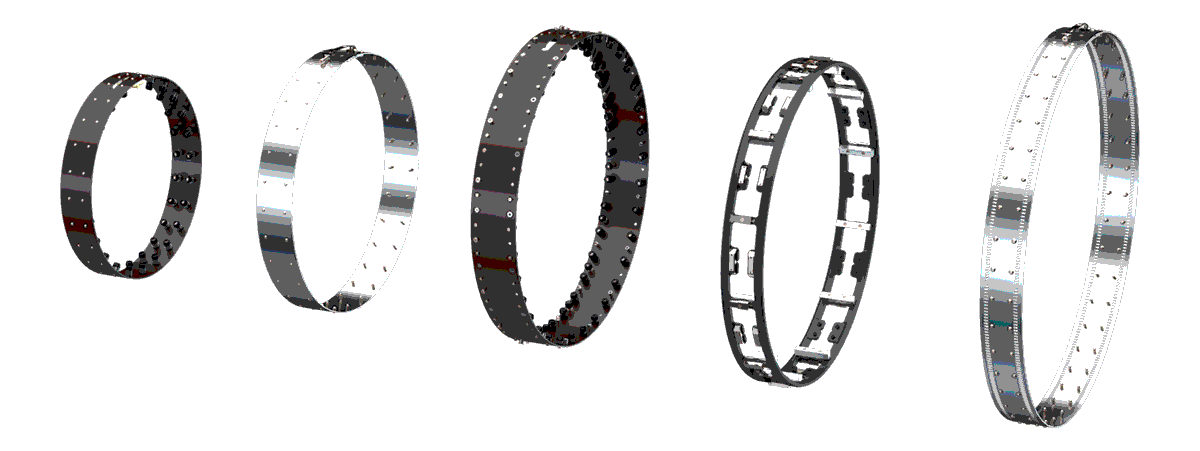

Designul benzii de poziționare respectiv al șinei de ghidare
Componentele principale ale unei benzi de poziționare - indiferent de diametrul acesteia - sunt benzi din oțel pentru arcuri, oțel inoxidabil sau oțel duplex tăiate cu laser. În funcție de locul de utilizare, cum ar fi, de exemplu, într-un mediu cu aer sărat sau cu influențe meteorologice puternice, șinele de ghidare pot primi, de asemenea, un tratament special al suprafeței prin finisare cu oxid negru sau prin nichelare chimică sau galvanică.
Benzile de poziționare cu un diametru mai mic de până la aproximativ 300 mm (12,75") necesită, de asemenea, o balama pentru a putea fi deschise și închise cu ușurință. Șinele de ghidare cu un diametru mai mare de 1270 mm (50") constau din două sau mai multe segmente, toate dimensiunile medii între 355 mm și 1220 mm (14" -48") au un inel închis.
Ce bandă de poziționare pentru ce țeavă?
Găsirea șinei de ghidare potrivite sau a benzii de poziționare potrivite pentru o țeavă trebuie să fie analizată individual. Pe lângă dimensiunea țevii, tipul și echipamentul tractorului de sudare automată, și alți factori, cum ar fi materialul de bază, acoperiri și alegerea balamalelor și distanțierilor, joacă un rol în modul în care trebuie să fie banda de poziționare necesară în cele din urmă. Cel mai bun mod este să contactați un expert ABICOR BINZEL care poate configura banda potrivită pentru aplicația dumneavoastră.
Balamale & zăvoare pentru șine de ghidare
Balamale & zăvoare
Benzile de poziționare mici sunt echipate cu o balama suplimentară pentru o deschidere și închidere ușoară. Pentru a compensa eventualele dilatări ale țevilor atunci când țevile sunt preîncălzite la temperatura de sudare, dispozitivele de închidere pot fi, de asemenea, echipate cu un arc. Această așa-numită blocare cu arc garantează o fixare corectă, fără joc și perfectă a benzii de poziționare pe țeavă.
Distanțiere

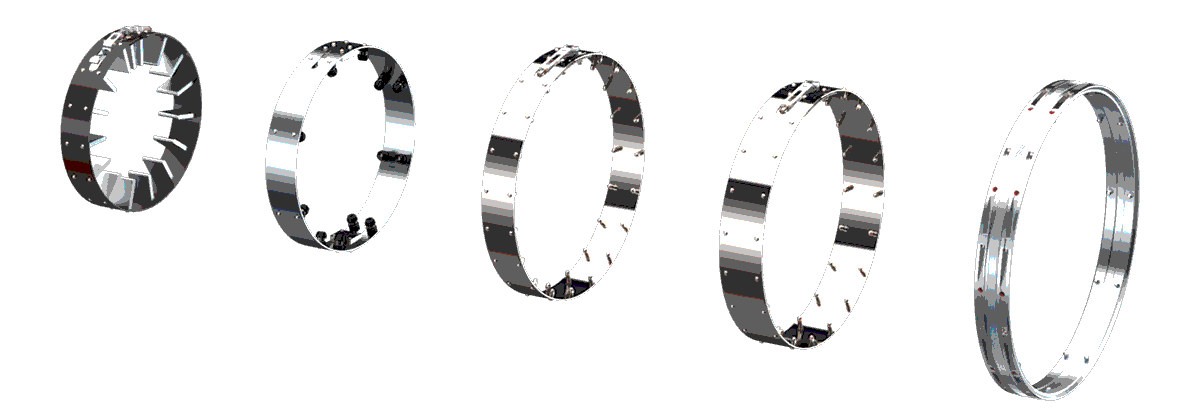

Există diferiți distanțieri în funcție de aplicație și de tipul de șină de ghidare sau bandă de poziționare. Distanțierii diferă, de asemenea, în ceea ce privește forma și structura:
- Distanțiere solide din aluminiu sub formă de blocuri pătrate (standard) - bună fixare și conductivitate
- Distanțiere solide din aluminiu prevăzute cu o rază - de exemplu, pentru un sprijin precis și punctual pe suprafețe sensibile
- Distanțiere cu manșon de distanțare și piuliță cu capac, înșurubat - conductivitate bună
- Distanțiere cu arc - atunci când benzile de poziționare sunt închise, acestea compensează, de asemenea, orice dilatare a țevii atunci când aceasta este preîncălzită.
- Combinație a distanțierelor menționate mai sus la înălțimi diferite - de exemplu, pentru a compensa un strat de acoperire cu PE, în cazul în care conducta este deja acoperită.
Avantajele benzilor de poziționare ABICOR BINZEL
Șinele de ghidare de precizie și benzile de poziționare de la ABICOR BINZEL sunt fabricate pe baza multor ani de cunoștințe de piață în domeniul sudării orbitale, folosind procese de înaltă tehnologie. Acestea sunt rezistente la uzură și garantează o durată de viață corespunzătoare.
Benzile de poziționare de la ABICOR BINZEL sunt fabricate individual, fiecare comandă este unică. Contactați direct echipa noastră de vânzări dacă doriți să cumpărați benzi de poziționare sau șine de ghidare. Suntem bucuroși să vă sprijinim cu soluții individuale.
