სანთურის შეცვლის პუნქტი TES
ზრდის პროდუქტიულობას & მოქნილობას ...
სანთურის შეცვლის პუნქტის TES გამოყენება შესაძლებელია ყველგან, სადაც საჭიროა საშემდუღებლო სანთურების სწრაფად და საიმედოდ შეცვლა. სისტემის ძლიერი მხარეები მოიცავს სანთურის ფორმის შეცვლას ან სანთურის პრევენციულ შეცვლას TIG საშემდუღებლო სანთურის ABITIG® WH ან MIG/MAG WH საშემდუღებლო სანთურის ცვეთადი ნაწილების მომსახურებისთვის.
სისტემის მოდულური დიზაინის წყალობით, ოთხამდე TES (სანთურის შეცვლის პუნქტი) აგრეგატი შეიძლება იყოს შეწყვილებული. შეცვლის პუნქტები კონტროლდება PLC-ს (პროგრამირებადი ლოგიკური კონტროლერი) მიერ ან TES (სანთურის შეცვლის პუნქტი) მოდულის მართვის სალტის სისტემაში ინტეგრირებით. ეს უზრუნველყოფს აგრეგატების სტატუსის სრულ კონტროლს ნებისმიერ დროს. ინტეგრირებული სენსორები ხელს უწყობს ცვალებადი მოძრაობების პოზიციის ჩაწერას და საშემდუღებლო სანთურების პოზიციის ამოცნობას შეცვლის პროცესისთვის.
სანთურის შეცვლის მოძრაობა ხორციელდება საშემდუღებლო რობოტის მიერ. ეს უზრუნველყოფს საშემდუღებლო ბოქსის თავისუფალ პროექტირებას და გთავაზობთ არაჩვეულებრივ მოქნილობას საშემდუღებლო ბოქსში შეცვლის პუნქტების განთავსებისას - მიუხედავად იმისა ის არის თუ არა დიდ კორპუსიანი საშემდუღებლო სისტემა მძიმე ტექნიკის ქარხანაში თუ კომპაქტურ საშემდუღებლო ბოქსებში მასიური წარმოების დაწესებულებებში.
MIG/MAG WH საშემდუღებლო სანთურის ყელებთან კომბინაციაში, მავთულის ელექტროდების ინტეგრირებული ჭრა უზრუნველყოფს სანთურის უსაფრთხო და დაცულ შეცვლას, თუნდაც იმ შემთხვევაში, თუ მავთულის ელექტროდი დაადნა საშემდუღებლო სანთურის საკონტაქტო წვერს რკალის ცუდად დაწყების, მავთულის მიწოდების ხარვეზის ან სხვა მიზეზით.
არგუმენტები, რომლებიც ყველაფერზე მეტყველებს:
- მარტივი და იაფი გადაწყვეტა სანთურის ავტომატური შეცვლისთვის
- შესაძლებელია შეწყვილდეს შეცვლის ოთხამდე პუნქტი
- შესაძლებელია გამოყენებულ იქნას TIG* და MIG/MAG აპლიკაციისთვის
- მარტივი და გამძლე დიზაინი
- დაბალი საექსპლუატაციო და უზრუნველყოფის ხარჯები
- გაზრდილი საექსპლუატაციო დრო
- სხვადასხვა ფორმის სანთურის გამოყენება ნაწილზე უკეთესი ხელმისაწვდომობისთვის
* ამჟამად მხოლოდ ცივი მავთულის მიწოდების გარეშე
1. სანთურის შეცვლის პუნქტი TES MIG/MAG საშემდუღებლო სანთურით WH

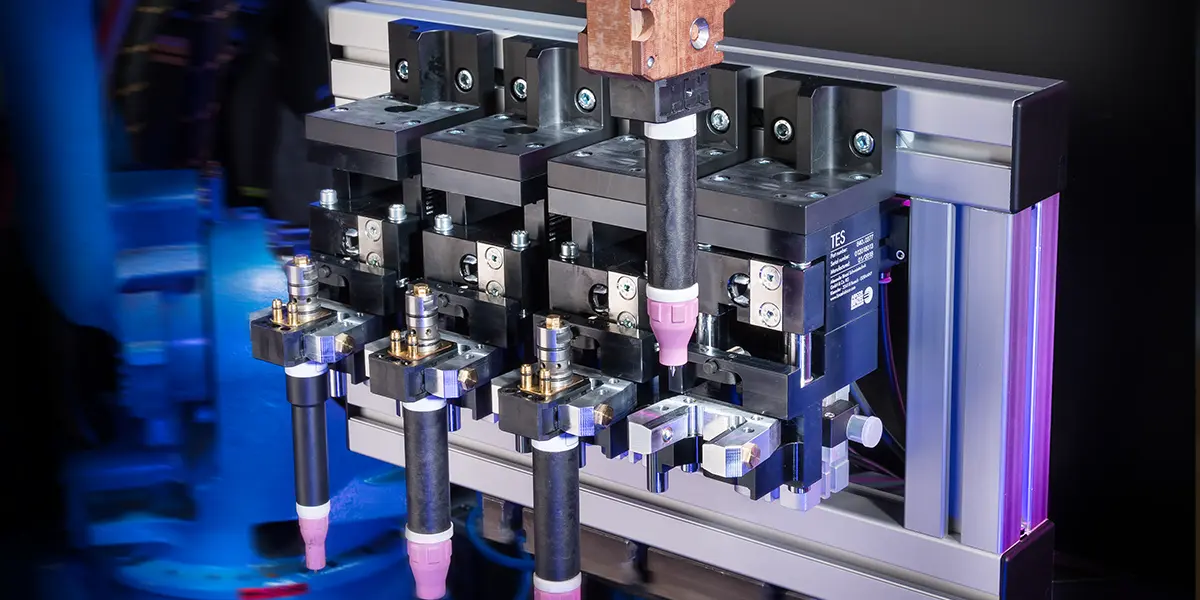

2. სანთურის შეცვლის პუნქტი TES TIG საშემდუღებლო სანთურით ABITIG® WH
3. სანთურის შეცვლის პუნქტი TES MIG/MAG და ABITIG® WH საშემდუღებლო სანთურით
ყველა ინფორმაცია ერთი შეხედვით
სისტემის მიმოხილვა
წინა სისტემის მიმოხილვა
1. ნულოვანი პოზიცია, ჩამკეტი კორპუსი დაბლა, შეწეული ჩამკეტი ჩანგლისებრი დეტალით
2. ჩამკეტი კორპუსი მაღლა, ჩამკეტი ჩანგლისებრი დეტალი გამოწეული
3. ჩამკეტი კორპუსი მაღლა, ჩამკეტი ჩანგლისებრი დეტალი შეწეული
4. ჩამკეტი კორპუსი დაბლა, ჩამკეტი ჩანგლისებრი დეტალი გამოწეული
პნევმატიკური კავშირების უკანა ხედი
1. პნევმატიკური ცილინდრის ბოლო პოზიციის სენსორები
Ტექნიკური მონაცემები
Ზოგადი ინფორმაცია
| სამუშაო წნევა: | მაქს. 116 psi / მინ. 87 psi |
| პნევმატიკური კავშირი: | კავშირი Ø 6 მმ |
| ელექტრული კავშირი: | სადენის დაკავშირებები M12 4 გამომავალი – უკონტაქტო ჩამრთველი 24 ვ DC (მუდმივი დენი) / მაქს. 200 mA – გამომავალი სიმძლავრის ამომრთველი pnp No 2 გამომავალი – უკონტაქტო ჩამრთველი 24 ვ DC (მუდმივი დენი) / მაქს. 200 mA – გამომავალი სიმძლავრის ამომრთველი pnp No 2 შემავალი* – 5/2 სოლენოიდური სარქველები 24 ვ DC (მუდმივი დენი) – ენერგიის მოხმარება 2.8 ვტ * დამოკიდებულია PN-ზე |
