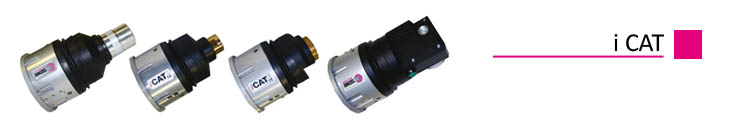

Supports de torche iCAT
![](/uploads/Content/Germany/Pictures/Images_ROBO/iCAT/P_iCAT_WEB.jpg)
Sécurité et flexibilité ...
iCAT est un support de torche robot pour les robots de dernière génération avec conduite du faisceau à travers le 6ème axe. Il assure un haut niveau de sécurité et de flexibilité.
Dans le cas d‘une collision de la torche avec la pièce, il se produit une déviation dans le support iCAT jusqu‘à 10°. Le support iCAT joue un rôle d‘amortisseur afin d‘éviter des dégâts importants au niveau de la torche, de la périphérie ou bien du robot. Le coupe-circuit intégré du support iCAT constitue une sécurité supplémentaire en complément du logiciel anti-collision de la commande robot. Lors d‘une collision, le robot est immédiatement arrêté.
Des arguments significatifs:
-
Faisceau très résistant à la torsion dans le 6eme axe, rotation 400° (+/– 200°)
-
La grande précision dans le repositionnement permet de réduire les temps morts
- Bonne résistance mécanique grâce à une conception simple et robuste
- Grande flexibilité et accès facilité pour les soudures difficiles
- Montage facile
-
Meilleure fiabilité grâce à la protection efficace contre la poussière et les grattons
- Option: Soufflage et pulvérisation par le faisceau
Téléchargement du fichier PDF:
Caractéristiques Techniques
Dimensions: | Longueur 162 mm Ø 90 mm |
Poids: |
env. 1600 g |
Force de déclenchement: |
36 N* +/- 3 N |
Débattement Maximum: |
Axe X et Y: env. 10º Axe Z: env. 4 – 8 mm |
Point de déclenchement: | débattement en X et Y: env. 0,7 – 1º débattement en Z: env. 0,5 – 1º |
Précision de repositionnement: | < +/– 0,1 mm (pour une distance de 300 mm par rapport à la flasque du robot) |
Charge limite du contacteur: | 24 V DC, max. 100 mA |
